1 引言

随着800V电动汽车平台、储能PCS和工业高功率逆变器的发展，1200V SiC功率模块已成为高效电力电子系统的核心器件。

与传统IGBT模块相比，SiC MOSFET具有以下优势：

• 更高的阻断电压

• 更低的开关损耗

• 更高的开关频率

• 更高的功率密度

• 更低的系统散热需求

全球主要的SiC模块供应商包括：

• Infineon Technologies

• ROHM Semiconductor

• Wolfspeed

• onsemi

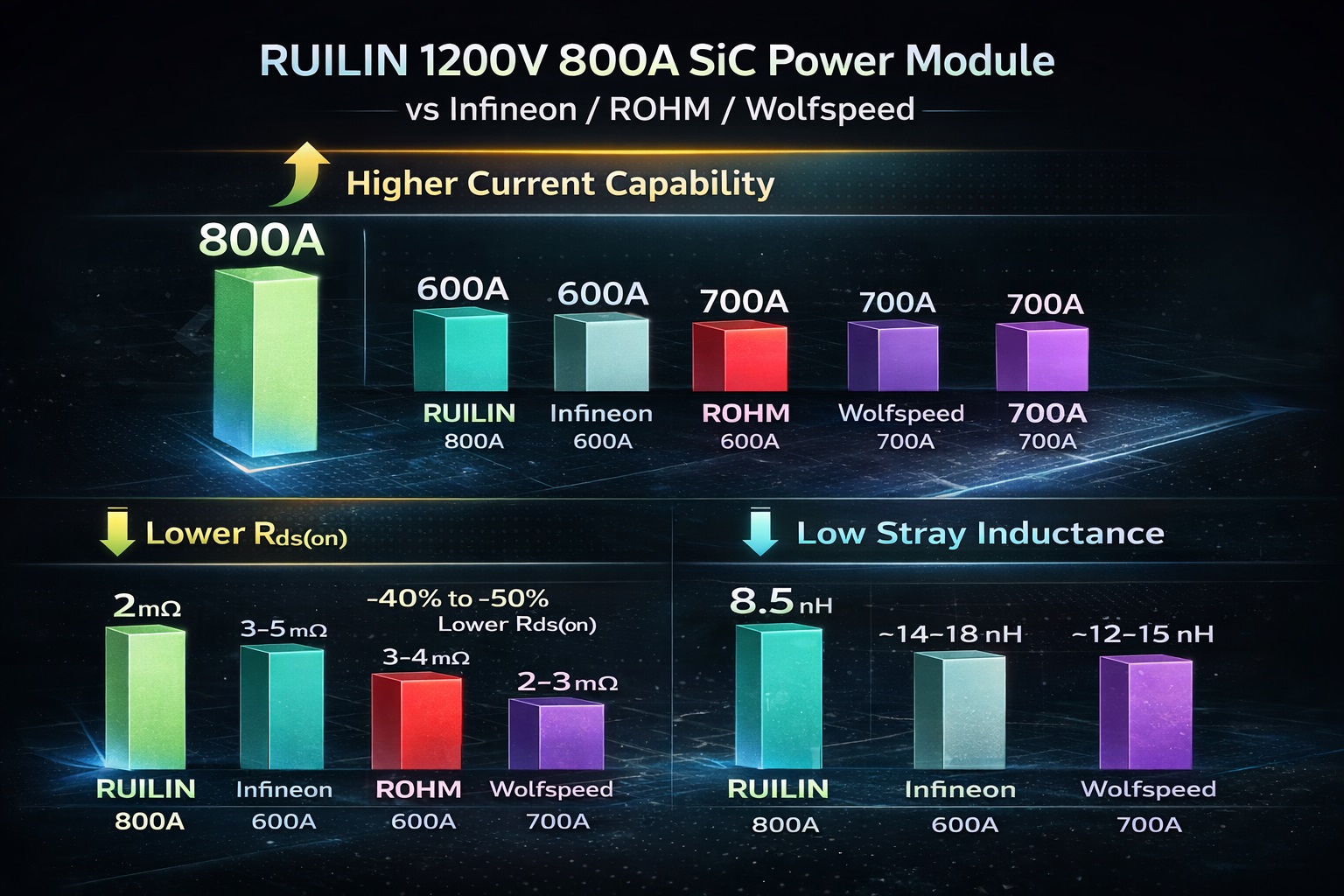

同时，中国厂商RUILIN SEMI应客户要求，也推出了用于高功率逆变系统的1200V 800A SiC功率模块。与国际大厂性能对比如下：

2 1200V SiC模块的典型应用

1200V SiC模块主要用于以下系统：

• 电动汽车牵引逆变器： 800V电动车平台的功率需求通常在150 kW至500 kW之间。

• 储能PCS： 典型PCS功率：250 kW、500 kW、1 MW。

• 工业电机驱动： 功率范围从100 kW到800 kW。

• 太阳能/风力逆变器： 高效率（>98%）。

3 关键选型参数

4 1200V SiC模块市场比较

以下是当前主流SiC模块的对比：

可以看出：
800A等级的SiC模块仍然相对较少，属于高功率平台产品。

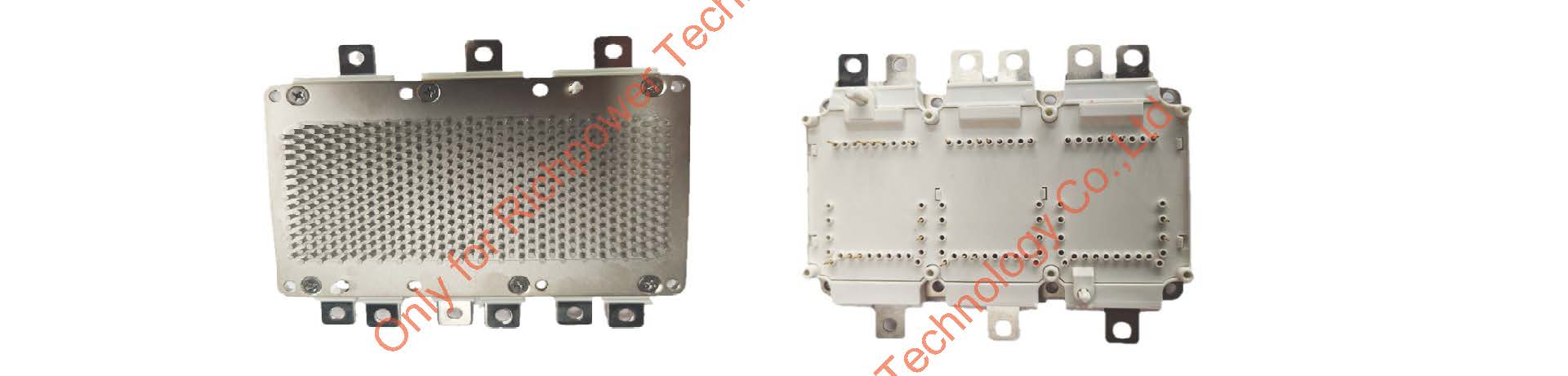

5 RUILIN SEMI 1200V 800A SiC模块概述

RUILIN推出的RL800N1200A SiC功率模块具有以下特点：

• 高电流能力： 额定电流800A，适用于重型电动汽车、高功率PCS和工业逆变器。

• 高效率： SiC MOSFET技术可实现更低的开关损耗和更高的开关频率，系统效率达到98%以上。

• 高温运行： 最高结温175°C，提供更高的可靠性和更简单的冷却设计。

6 系统功率能力

在800V直流母线条件下，系统功率大致为：

因此，800A SiC模块更适用于：

• 电动卡车

• 氢能卡车

• 大型储能PCS

7 封装结构

1200V SiC模块常见封装：

• 半桥： 优点：逆变器设计灵活，易于并联。

• 六单元封装： 优点：逆变器系统紧凑。

RUILIN SEMI采用高电流HPD模块结构，适用于高功率逆变器设计。

8 高电流SiC模块的优势

高电流模块可带来以下优势：

• 更高功率密度： 减少所需模块数量。

• 更低系统成本： 减少母排、冷却部件和栅极驱动器。

• 简化逆变器设计： 系统更紧凑。

9 结论

随着800V电动汽车和储能系统的发展，1200V SiC功率模块正成为主流功率器件。

与传统600A模块相比：

RUILIN SEMI RL800N1200A提供更高的电流能力和更大的系统功率。

适用于：

• 电动汽车牵引逆变器

• 储能PCS

• 工业高功率驱动

技术核心数据

• 参数： 数值/规格

• 型号： RL800N1200A

• 阻断电压 (V_DSS)： 1200 V

• 持续电流 (I_D)： 800 A

• 导通电阻 R_DS(on)： < 5 mΩ（典型值，取决于芯片数量）

• 开关损耗 (E_on/off)： 极低（SiC技术）

• 最高结温 T_j,max： 175 °C

• 封装： HPD，高电流型

• 拓扑结构： 半桥/可配置

• 应用： 电动汽车牵引、储能PCS、工业驱动

• 系统功率（800V直流下）： ~640 kW

• 优势： 更高功率密度、更低系统成本、简化设计

高电流SiC模块将成为下一代高功率电力电子系统的重要解决方案。瑞普科技作为其核心代理商，致力于将业内优秀产品推广给客户，提供成熟稳定的产品及技术方案，为原厂与客户创造价值。如有兴趣了解，请咨询公司销售人员。
