Leitfaden zur Auswahl von 1200V 800A SiC-Leistungsmodulen für EV-Wechselrichter und Energiespeichersysteme
1 Einleitung
Mit der Entwicklung von 800V-Elektrofahrzeugplattformen, Energiespeicher-PCS und industriellen Hochleistungswechselrichtern
sind 1200V-SiC-Leistungsmodule zu Kernkomponenten für hocheffiziente leistungselektronische Systeme geworden.
Im Vergleich zu herkömmlichen IGBT-Modulen bieten SiC-MOSFETs:
Höhere Sperrspannung
Geringere Schaltverluste
Höhere Schaltfrequenz
Höhere Leistungsdichte
Geringere Kühlanforderungen
Zu den weltweit führenden Anbietern von SiC-Modulen gehören:
Infineon Technologies
ROHM Semiconductor
Wolfspeed
onsemi
Gleichzeitig hat der chinesische Hersteller RUILIN SEMI auf Kundenwunsch ein 1200V 800A SiC-Leistungsmodul für

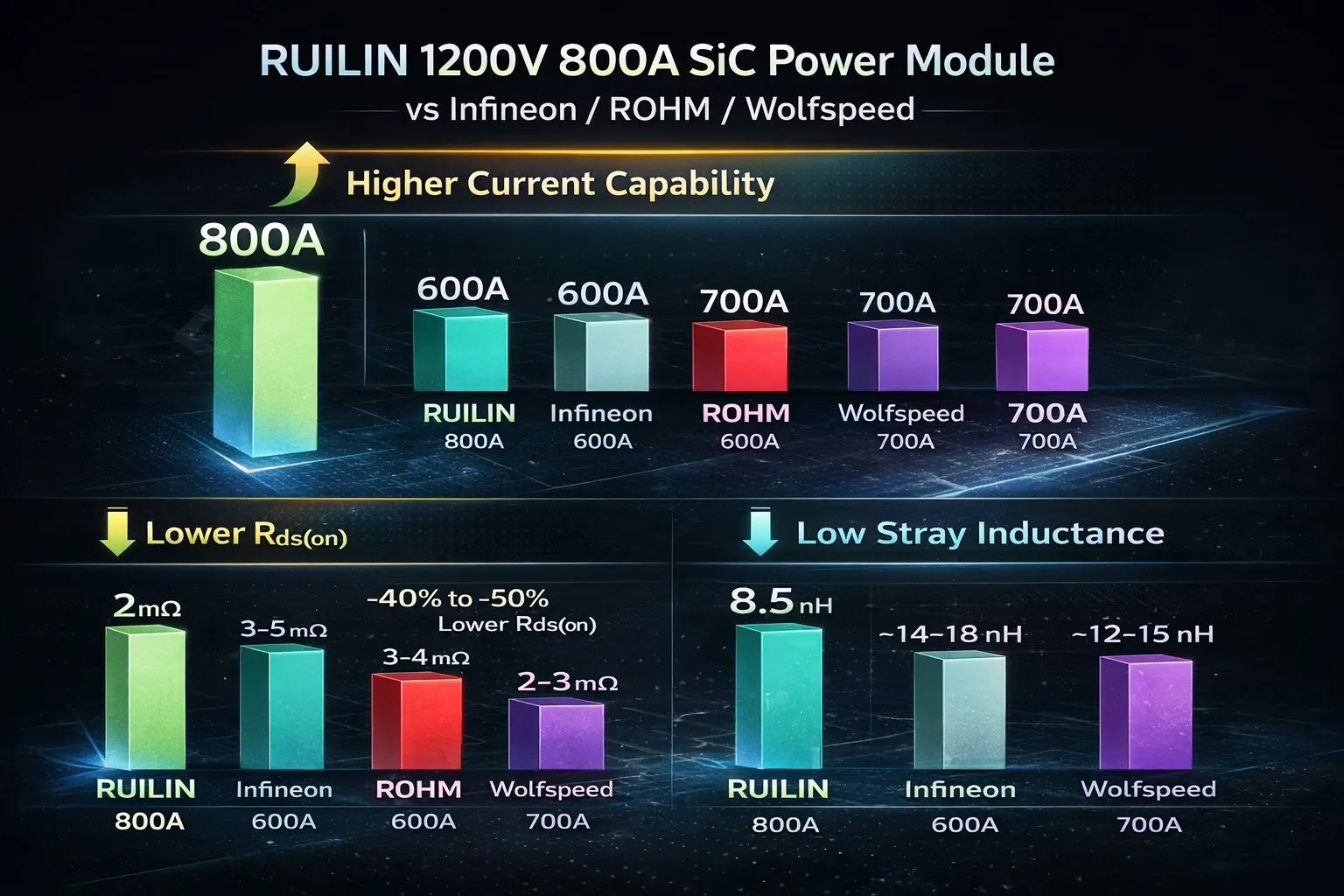

Hochleistungs-Wechselrichtersysteme auf den Markt gebracht. Leistungsvergleich mit den internationalen Größen:
2 Typische Anwendungen von 1200V-SiC-Modulen
1200V-SiC-Module werden hauptsächlich in folgenden Systemen eingesetzt:
EV-Traktionswechselrichter:Leistungsanforderungen für 800V-Elektrofahrzeugplattformen typischerweise zwischen
150 kW und 500 kW.
Energiespeicher-PCS:Typische PCS-Leistungen: 250 kW, 500 kW, 1 MW.
Industrieller Motorantrieb:Leistungsbereich von 100 kW bis 800 kW.
Solar-/Windwechselrichter:Hoher Wirkungsgrad (>98%).
3 Wichtige Auswahlparameter
| Parameter | Bedeutung |
|---|---|
| Sperrspannung | Sicherheitsmarge der Systemspannung |
| Dauerstrom | Systemleistungsfähigkeit |
| Rds(on) | Durchlassverluste |
| Schaltverluste | Effizienz bei hohen Frequenzen |
| Wärmewiderstand | Auslegung der Kühlung |
| Gehäusetyp | Mechanische Systemintegration |
4 Marktvergleich von 1200V-SiC-Modulen
Nachfolgend ein Vergleich gängiger SiC-Module:
| Marke | Typisches Modell | Spannung | Strom | Gehäuse | Anwendung |
|---|---|---|---|---|---|
| RUILIN SEMI | RL800N1200A | 1200V | 800A | HPD | EV / ESS |
| Infineon | FS03MR12A6MA1 | 1200V | 400-600A | HybridPACK | EV |
| ROHM | BSM600D12P4G | 1200V | 600A | Halbbrücke | Industrie |
| Wolfspeed | XM3-Plattform | 1200V | 450-700A | Halbbrücke | EV |
| onsemi | EliteSiC-Modul | 1200V | 300-500A | Halbbrücke | Industrie |
Es ist ersichtlich, dass:
SiC-Module der 800A-Klasse noch relativ selten sind und zu Hochleistungsplattformprodukten gehören.
5 Übersicht über das RUILIN SEMI 1200V 800A SiC-Modul
Das von RUILIN eingeführte SiC-Leistungsmodul RL800N1200A zeichnet sich durch folgende Merkmale aus:
Hohe Stromtragfähigkeit:Nennstrom von 800A, geeignet für schwere EVs, Hochleistungs-PCS und industrielle Wechselrichter.
Hoher Wirkungsgrad:Die SiC-MOSFET-Technologie ermöglicht geringere Schaltverluste und höhere Schaltfrequenzen, wodurch ein Systemwirkungsgrad von 98%+ erreicht wird.
Hochtemperaturbetrieb:Maximale Sperrschichttemperatur von 175°C, was höhere Zuverlässigkeit und einfachere Kühlungsauslegung bietet.
6 Systemleistungsfähigkeit
Bei einer 800V-Gleichstrom-Zwischenkreisspannung ergibt sich eine ungefähre Systemleistung von:
| Modulstrom | Wechselrichterleistung |
|---|---|
| 400A | ~320 kW |
| 600A | ~480 kW |
| 800A | ~640 kW |
Daher ist das 800A-SiC-Modul besser geeignet für:
Elektro-Lkw
Wasserstoff-Lkw
Große Energiespeicher-PCS
7 Gehäusestruktur
Übliche Gehäuse für 1200V-SiC-Module:
Halbbrücke: Vorteile:flexible Wechselrichterauslegung, einfache Parallelschaltung.
Sechspack: Vorteile:kompaktes Wechselrichtersystem.

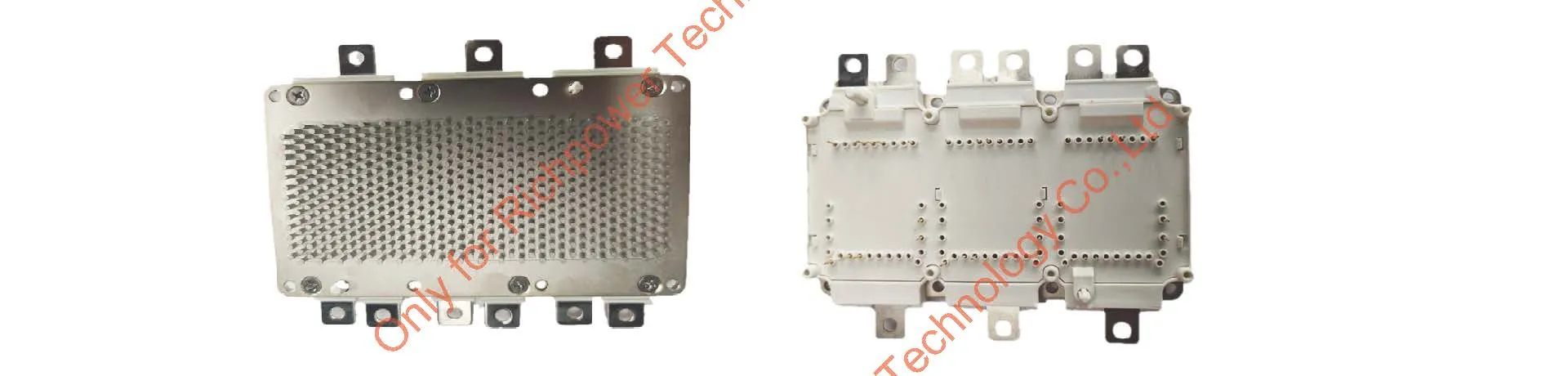

RUILIN SEMI verwendet eine Hochstrom-HPD-Modulstruktur (HybridPACK Drive), geeignet für die Auslegung
von Hochleistungswechselrichtern.
8 Vorteile von Hochstrom-SiC-Modulen
Hochstrommodule bieten folgende Vorteile:
Höhere Leistungsdichte:Reduzierung der benötigten Modulanzahl.
Geringere Systemkosten:Reduzierung von Stromschienen, Kühlkomponenten und Gate-Treibern.
Vereinfachte Wechselrichterauslegung:Kompakteres System.
9 Schlussfolgerung
Mit der Entwicklung von 800V-Elektrofahrzeugen und Energiespeichersystemen werden 1200V-SiC-Leistungsmodule
zu den vorherrschenden Leistungsbauelementen.
Im Vergleich zu herkömmlichen 600A-Modulen:
Das RUILIN SEMI RL800N1200A bietet eine höhere Stromtragfähigkeit und eine höhere Systemleistung.
Es ist geeignet für:
EV-Traktionswechselrichter
Energiespeicher-PCS
Industrielle Hochleistungsantriebe
Hochstrom-SiC-Module werden zu einer wichtigen Lösung für leistungselektronische Systeme der nächsten Generation.
Richpower Technology, als deren Hauptdistributor, engagiert sich dafür, hervorragende Produkte der Branche an Kunden
zu bringen, ausgereifte und stabile Produkte sowie technische Lösungen bereitzustellen und Mehrwert für Hersteller und
Kunden zu schaffen. Bei Interesse an weiteren Informationen wenden Sie sich bitte an unser Vertriebsteam.
