Guía de selección de módulos de potencia SiC de 1200V 800A para inversores de tracción EV y PCS de almacenamiento de energía
1 Introducción
Impulsado por la comercialización a gran escala de plataformas EV de alto voltaje de 800V, PCS de almacenamiento
de energía e inversores industriales de alta potencia, los módulos de potencia de carburo de silicio (SiC) de 1200V se
han convertido en el hardware central de los sistemas electrónicos de potencia de alta eficiencia.
Frente a los módulos IGBT de silicio convencionales, los dispositivos de potencia MOSFET de SiC poseen ventajas
competitivas distintivas:
Mayor voltaje de ruptura nominal
Pérdidas de conmutación dinámica significativamente suprimidas
Soporte para frecuencias de conmutación operativas elevadas
Densidad de potencia general del sistema mejorada
Volumen y costo reducidos de los sistemas de enfriamiento térmico
Los principales fabricantes mundiales de módulos SiC incluyen Infineon Technologies, ROHM Semiconductor, Wolfspeed y
ON Semiconductor.
En respuesta a la gran demanda de los clientes, la empresa china de semiconductores RUILIN SEMI ha lanzado su módulo
de potencia SiC de 1200V 800A dedicado a equipos inversores de alta potencia. Este artículo proporciona una comparativa
completa de rendimiento frente a las principales marcas internacionales.
2 Escenarios de aplicación típicos de los módulos SiC de 1200V
Los módulos de potencia SiC de 1200V se implementan ampliamente en los siguientes equipos de conversión de potencia:
Inversores de tracción para vehículos eléctricos: las plataformas de alto voltaje de 800V cubren rangos de potencia desde
150 kW hasta 500 kW
PCS de almacenamiento de energía: potencias nominales estándar por unidad: 250 kW, 500 kW, 1 MW
Accionamientos de motores de frecuencia variable industriales: cobertura de potencia: 100 kW ~ 800 kW
Inversores de conexión a red para energía fotovoltaica y eólica logran una eficiencia de conversión del sistema superior
al 98%
3 parámetros clave de evaluación para la selección de dispositivos
| Parámetro | Significado de la evaluación |
|---|---|
| Tensión de bloqueo | Determina el margen de seguridad de la tensión del sistema |
| Corriente nominal continua | Define la capacidad máxima de potencia de salida del sistema |
| Resistencia en estado encendido Rds(on) | Regula directamente la pérdida por conducción en estado estable |
| Pérdida de conmutación | Determina la eficiencia energética en operación de alta frecuencia |
| Resistencia térmica | Indicador crítico para el diseño térmico y del disipador de calor |
| Factor de forma del encapsulado | Restringe la integración mecánica y el espacio de diseño del equipo completo |

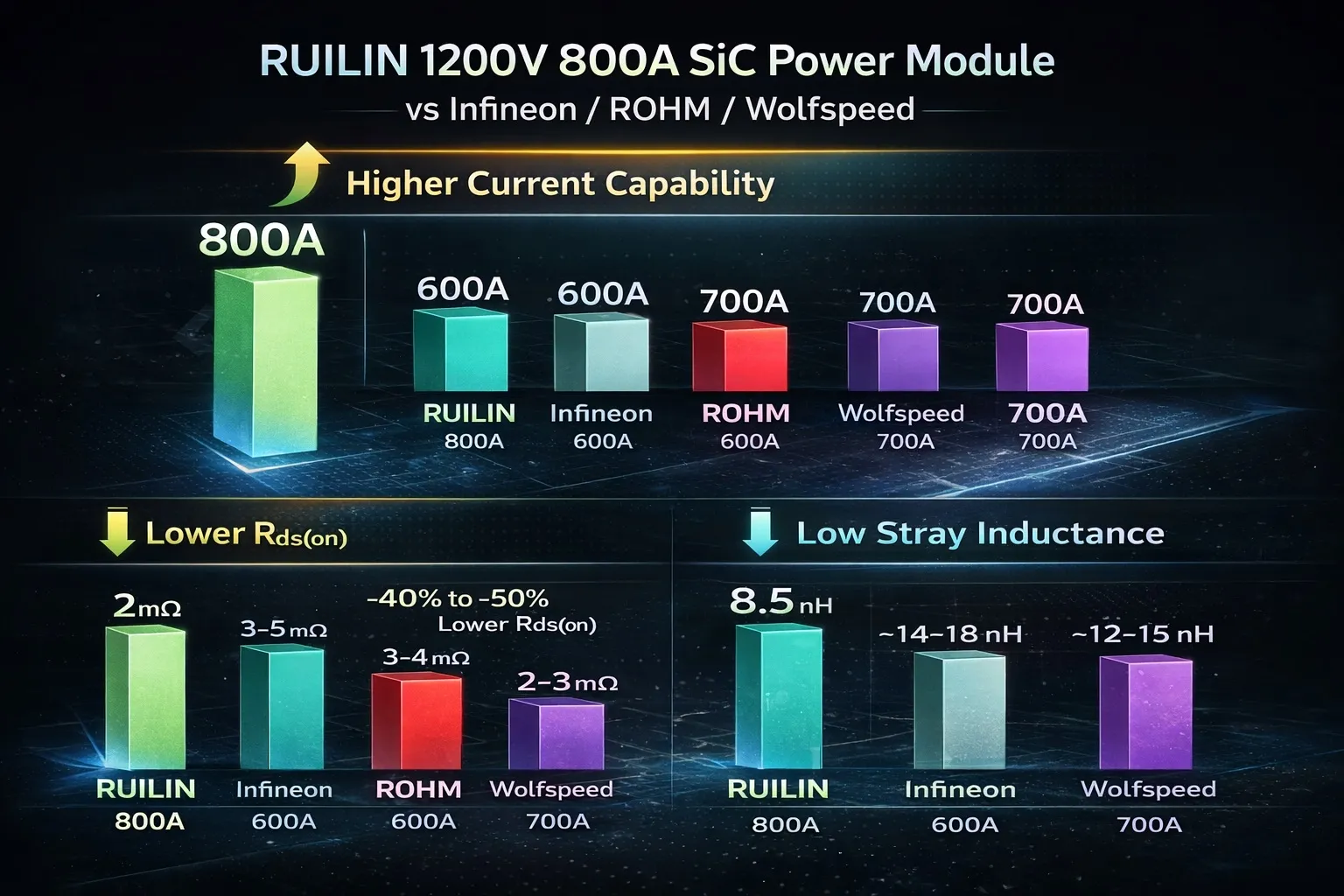

4 Market Benchmark of Mainstream 1200V SiC Modules
| Marca | Modelo Representativo | Tensión Nominal | Corriente Nominal | Topología de Empaquetado | Aplicación Principal |
|---|---|---|---|---|---|
| RUILIN SEMI | RL800N1200A | 1200V | 800A | Paquete de Alta Corriente HPD | Vehículos de Nueva Energía / Almacenamiento de Energía |
| Infineon | FS03MR12A6MA1 | 1200V | 400–600A | Embalaje Híbrido | Inversores de Tracción para Vehículos Eléctricos de Pasajeros |
| ROHM | BSM600D12P4G | 1200V | 600A | Módulo de Medio Puente | Accionamientos Industriales y Fuentes de Alimentación |
| Wolfspeed | Serie Plataforma XM3 | 1200V | 450–700A | Módulo de Medio Puente | Vehículos de Nueva Energía |
| ON Semiconductor | Serie de Módulos EliteSiC | 1200V | 300–500A | Módulo de Medio Puente | Equipos de Conversión de Potencia Industrial |
Se puede observar claramente que los módulos de potencia SiC de alta corriente de grado 800A siguen siendo una categoría
de producto escasa, dirigida a plataformas de sistemas premium de alta potencia.

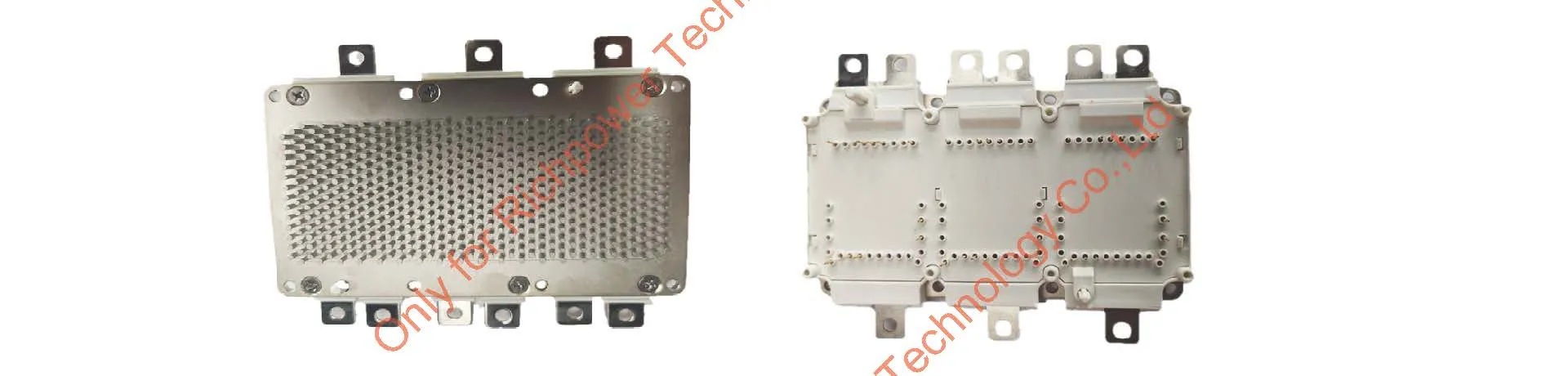

5 Ficha técnica del módulo SiC RL800N1200A de 1200V de RUILIN SEMIN
El módulo de potencia SiC RL800N1200A de RUILIN presenta las siguientes fortalezas clave:
Capacidad de corriente continua ultraalta: corriente nominal de 800A, ideal para vehículos comerciales pesados, sistemas
de almacenamiento de energía de gran capacidad e inversores industriales de alta potencia
Eficiencia energética superior del sistema: utiliza tecnología avanzada de obleas MOSFET SiC para reducir las pérdidas de
conmutación y admitir frecuencias de conmutación más altas, logrando una eficiencia del inversor superior al 98%
Amplio rango de temperatura de funcionamiento: temperatura máxima de unión de hasta 175 °C, lo que garantiza una excelente
fiabilidad operativa a largo plazo y simplifica el diseño estructural de refrigeración del producto
6 Capacidad de potencia de salida del sistema calculada
En condiciones de funcionamiento con tensión de bus DC de 800V, la potencia nominal del inversor correspondiente a diferentes
corrientes del módulo es la siguiente:
| Corriente continua del módulo | Potencia de salida del inversor correspondiente |
|---|---|
| 400A | ~320 kW |
| 600A | ~480 kW |
| 800A | ~640 kW |
Por lo tanto, el módulo SiC de alta corriente de 800A es la solución óptima para:
Camiones eléctricos pesados
Vehículos comerciales de pila de combustible de hidrógeno
Equipos PCS de almacenamiento de energía conectados a la red a gran escala
7 Introducción a las topologías de empaquetado de módulos
Dos formas principales de empaquetado para módulos de potencia SiC de 1200V:
Ventajas del empaquetado de medio puente: Diseño flexible de topología de inversor, conexión en paralelo conveniente
para expansión de potencia
Ventajas del módulo integrado Six-Pack: Alta integración, reduce efectivamente el volumen total del equipo inversor
RUILIN SEMI adopta una estructura de empaquetado patentada HPD de alta corriente, personalizada para proyectos de
desarrollo de inversores de alta potencia.
8 Ventajas principales de los módulos de potencia SiC de alta corriente
Los módulos SiC de alta corriente de un solo paquete aportan múltiples beneficios de optimización sistemática:
Mayor densidad de potencia del sistema Reduce la cantidad total de módulos de potencia necesarios para un nivel de potencia
dado,Menor costo total de BOM Reduce los costos de barras colectoras de soporte, disipadores de calor y circuitos de accionamiento
de compuerta independientes,Diseño mecánico simplificado del inversor Reduce considerablemente el tamaño general de los
conjuntos electrónicos de potencia
9 Conclusión
En el contexto de la penetración generalizada de vehículos eléctricos de 800V de alto voltaje y sistemas de almacenamiento de
energía a gran escala, los módulos de potencia SiC de 1200V se han convertido en semiconductores de potencia centrales
dominantes.
En comparación con los módulos SiC de corriente media convencionales de 600A, el RL800N1200A de RUILIN SEMI ofrece una
mayor capacidad de conducción de corriente continua y una mayor potencia de salida del inversor por unidad.
Campos de aplicación objetivo: inversores de tracción para vehículos eléctricos, convertidores PCS de almacenamiento de energía,
equipos de accionamiento de motores industriales de alta potencia
Especificaciones técnicas principales completas
| Parámetro | Valor de especificación |
|---|---|
| Número de modelo | RL800N1200A |
| Tensión de bloqueo nominal Vds | 1200 V |
| Corriente de drenaje continua Id | 800 A |
| Resistencia en estado encendido Rds(on) | Ultrabajo |
| Energía de conmutación Eon/Eoff | Extremadamente baja (ventaja del material SiC nativo) |
| Temperatura máxima de unión Tj,máx | 175C |
| Forma de empaque | Paquete dedicado de alta corriente HPD |
| Topología interna | Medio puente, diseño personalizable |
| Aplicaciones objetivo | Inversores de tracción para vehículos eléctricos, PCS de almacenamiento de energía, accionamientos industriales de alta potencia |
| Potencia del sistema coincidente (bus DC de 800 V) | ~640 kW |
Ventajas principales del producto
Mayor densidad de potencia, reducción del costo total del sistema, diseño mecánico y térmico simplificado
Los módulos de potencia SiC de alta corriente serán una solución de hardware crítica para los sistemas electrónicos de potencia
de alta potencia de próxima generación.
