Guia de Seleção de Módulos de Potência SiC de 1200V 800A para Inversores de VE e
Sistemas de Armazenamento de Energia
1 Introdução
Com o desenvolvimento de plataformas de veículos elétricos de 800V, PCS para armazenamento de energia
e inversores industriais de alta potência, os Módulos de Potência SiC de 1200V tornaram-se componentes
essenciais para sistemas eletrônicos de potência de alta eficiência.
Em comparação com os módulos IGBT tradicionais, os MOSFETs de SiC oferecem:
Tensão de bloqueio mais alta
Menores perdas de comutação
Frequência de comutação mais alta
Maior densidade de potência
Menores requisitos de resfriamento do sistema
Os principais fornecedores globais de módulos SiC incluem:
Infineon Technologies
ROHM Semiconductor
Wolfspeed
onsemi

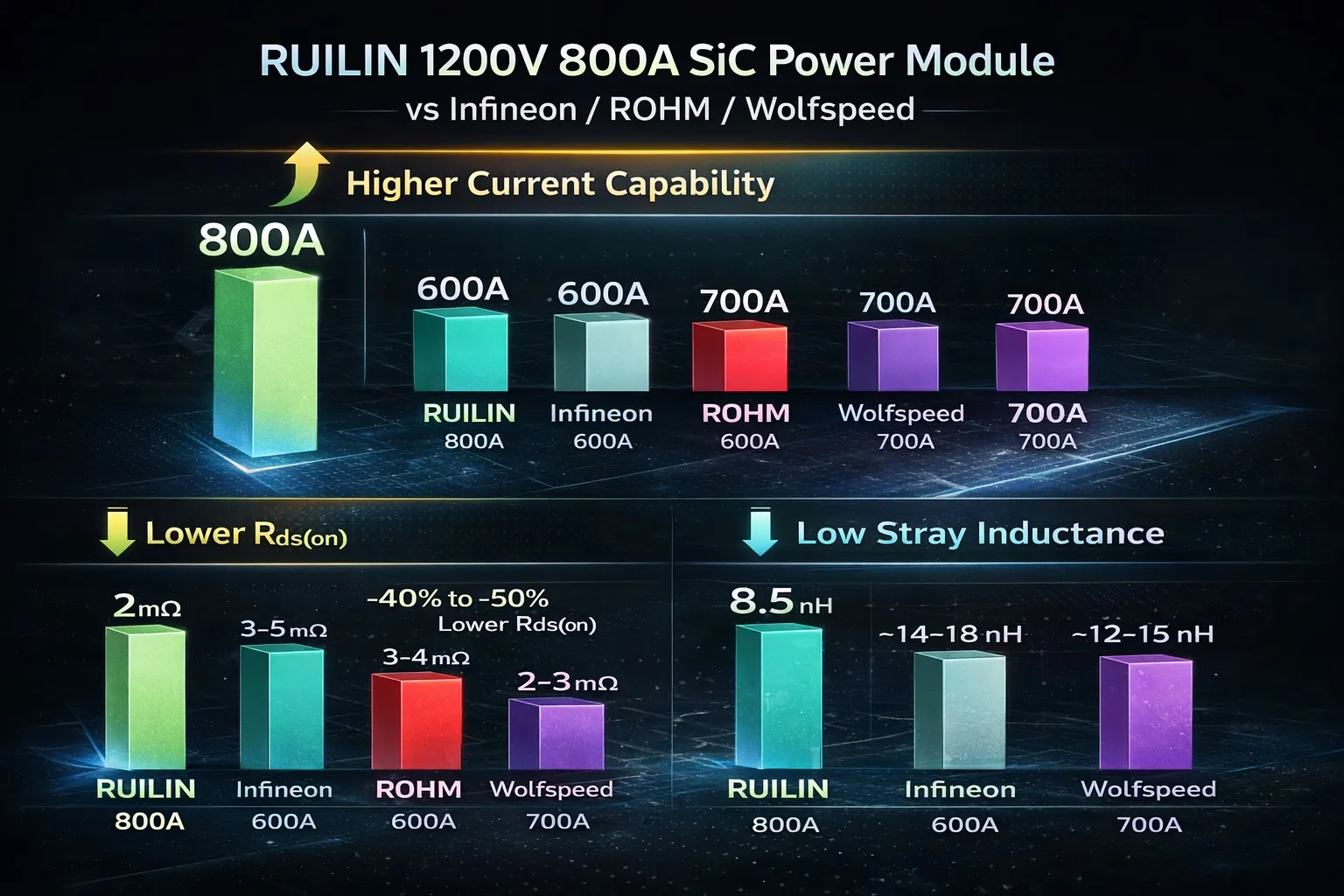

Ao mesmo tempo, o fabricante chinês RUILIN SEMI, atendendo a pedidos de clientes, também lançou um módulo de
potência SiC de 1200V 800A para sistemas inversores de alta potência. Comparação de desempenho com os gigantes
internacionais:
2 Aplicações Típicas dos Módulos SiC de 1200V
Os módulos SiC de 1200V são usados principalmente nos seguintes sistemas:
Inversor de Tração para VE: Requisitos de potência para plataformas de veículos elétricos de 800V
normalmente variam de 150 kW a 500 kW.
PCS para Armazenamento de Energia: Potências típicas de PCS: 250 kW, 500 kW, 1 MW.
Acionamento de Motor Industrial: Faixa de potência de 100 kW a 800 kW.
Inversor Solar / Eólico: Alta eficiência (>98%).
3 Parâmetros Chave para Seleção
| Parâmetro | Importância |
|---|---|
| Tensão de Bloqueio | Margem de segurança da tensão do sistema |
| Corrente Contínua | Capacidade de potência do sistema |
| Rds(on) | Perda em condução |
| Perdas de Comutação | Eficiência em alta frequência |
| Resistência Térmica | Projeto do sistema de resfriamento |
| Tipo de Invólucro | Integração mecânica do sistema |
4 Comparação de Mercado de Módulos SiC de 1200V
Abaixo está uma comparação dos módulos SiC atuais mais populares:
| Marca | Modelo Típico | Tensão | Corrente | Invólucro | Aplicação |
|---|---|---|---|---|---|
| RUILIN SEM I | RL800N1200A | 1200V | 800A | HPD | VE / ESS |
| Infineon | FS03MR12A6MA1 | 1200V | 400-600A | HybridPACK | VE |
| ROHM | BSM600D12P4G | 1200V | 600A | Meia Ponte | Industrial |
| Wolfspeed | Plataforma XM3 | 1200V | 450-700A | Meia Ponte | VE |
| onsemi | Módulo EliteSiC | 1200V | 300-500A | Meia Ponte | Industrial |
Pode-se observar que:
Módulos SiC da classe de 800A ainda são relativamente raros, pertencendo a produtos para plataformas
de alta potência.

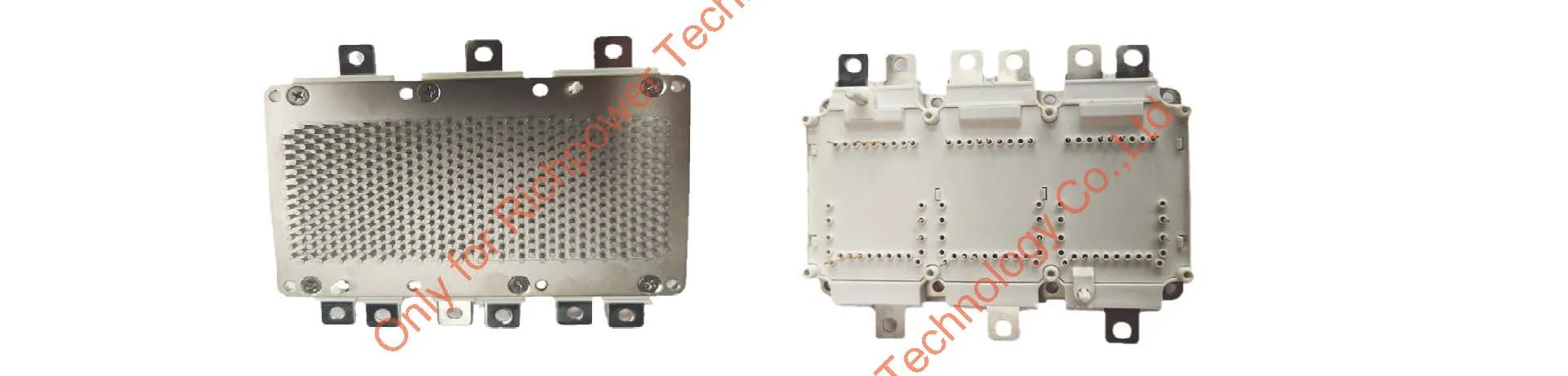

5 Visão Geral do Módulo SiC RUILIN SEMI 1200V 800A
O Módulo de Potência SiC RL800N1200A lançado pela RUILIN apresenta as seguintes características:
Alta Capacidade de Corrente: Corrente nominal de 800A, adequada para VE de serviço pesado, PCS de alta
potência e inversores industriais.
Alta Eficiência: A tecnologia MOSFET SiC permite menores perdas de comutação e maior frequência de comutação,
alcançando eficiência de sistema de 98%+.
Operação em Alta Temperatura: Temperatura máxima de junção de 175°C, proporcionando maior confiabilidade
e projeto de resfriamento mais simples.
6 Capacidade de Potência do Sistema
Sob condições de barramento CC de 800V, a potência aproximada do sistema é:
| Corrente do Módulo | Potência do Inversor |
|---|---|
| 400A | ~320 kW |
| 600A | ~480 kW |
| 800A | ~640 kW |
Portanto, o módulo SiC de 800A é mais adequado para:
Caminhões elétricos
Caminhões a hidrogênio
Grandes PCS para armazenamento de energia
7 Estrutura do Invólucro
Invólucros comuns para módulos SiC de 1200V:
Meia Ponte (Half Bridge): Vantagens: design flexível do inversor, fácil paralelismo.
Six Pack (Conversor trifásico): Vantagens: sistema inversor compacto.
A RUILIN SEMI adota uma estrutura de módulo HPD (HybridPACK Drive) de alta corrente, adequada para
projeto de inversores de alta potência.
8 Vantagens dos Módulos SiC de Alta Corrente
Módulos de alta corrente oferecem os seguintes benefícios:
Maior Densidade de Potência: Reduz o número de módulos necessários.
Menor Custo do Sistema: Reduz barramentos, componentes de resfriamento e drivers de porta.
Projeto de Inversor Simplificado: Sistema mais compacto.
9 Conclusão
Com o desenvolvimento de veículos elétricos de 800V e sistemas de armazenamento de energia, os Módulos de
Potência SiC de 1200V estão se tornando dispositivos de potência dominantes.
Em comparação com os módulos tradicionais de 600A:
O RUILIN SEMI RL800N1200A oferece maior capacidade de corrente e maior potência de sistema.
É adequado para:
Inversores de tração para VE
PCS para armazenamento de energia
Acionamentos industriais de alta potência
Módulos SiC de alta corrente se tornarão uma solução importante para sistemas eletrônicos de potência de
próxima geração.
